Tipos de mesa no Orca Slicer

Placas de construção diferentes prendem o filamento de maneiras diferentes, e cada uma precisa de uma temperatura de base diferente para fazer isso. Uma placa lisa que mantém o PLA em uma temperatura não o manterá na mesma temperatura que uma folha PEI texturizada. Vários tipos de mesa é o recurso Orca Slicer que cuida disso para você: informe qual placa está na sua impressora e ela define a temperatura correta automaticamente.

Ele também faz algo que a maioria das pessoas não percebe. Depois que suas placas estiverem configuradas, uma variável permite aplicar um deslocamento Z diferente a cada uma delas. Trocar de lençóis não significa mais nivelar manualmente.

O que vários tipos de mesa fazem

Por padrão, o Slicer assume uma superfície de construção. Ative vários tipos de mesa e você verá um menu suspenso na janela principal onde você escolhe a placa que realmente está usando. No momento em que você escolhe uma, a temperatura da mesa muda para o valor salvo para aquela placa.

A questão é que seu perfil de filamento armazena uma temperatura de mesa separada para cada tipo de placa. O mesmo perfil PLA faz o refrigerador da mesa funcionar em uma placa fria e mais quente em uma folha PEI texturizada. Essas superfícies precisam de calor diferente para aderir adequadamente. Sem esse recurso, você editaria a temperatura da mesa manualmente sempre que trocasse os lençóis.

Como ativar vários tipos de mesa

A configuração fica no perfil da impressora, não nas configurações de impressão.

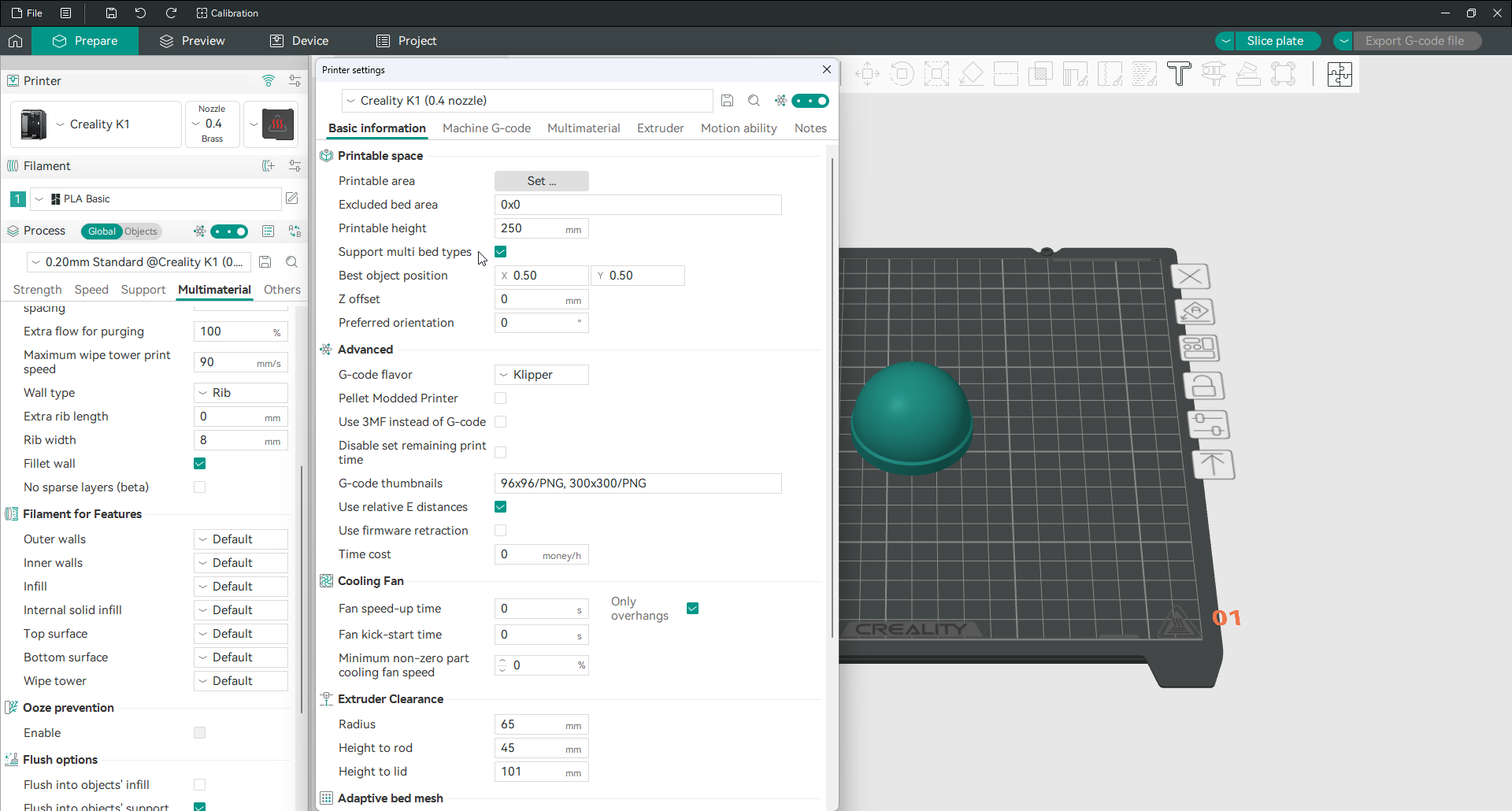

1. Abra as configurações da impressora clicando no ícone de edição ao lado da sua impressora nome.
2. Permaneça na guia Informações básicas.
3. Localize e marque Suportar vários tipos de mesa.
4. Clique no ícone Salvar para manter a alteração em seu perfil da impressora.

Você precisa do modo Avançado ou Especialista para ver a opção. Se não estiver lá, primeiro ative o modo de usuário.

Depois que estiver ativado, uma lista suspensa de placas aparecerá na janela principal, ao lado do bico. Esse menu suspenso é onde você escolhe sua chapa ativa a partir de então.

As chapas disponíveis

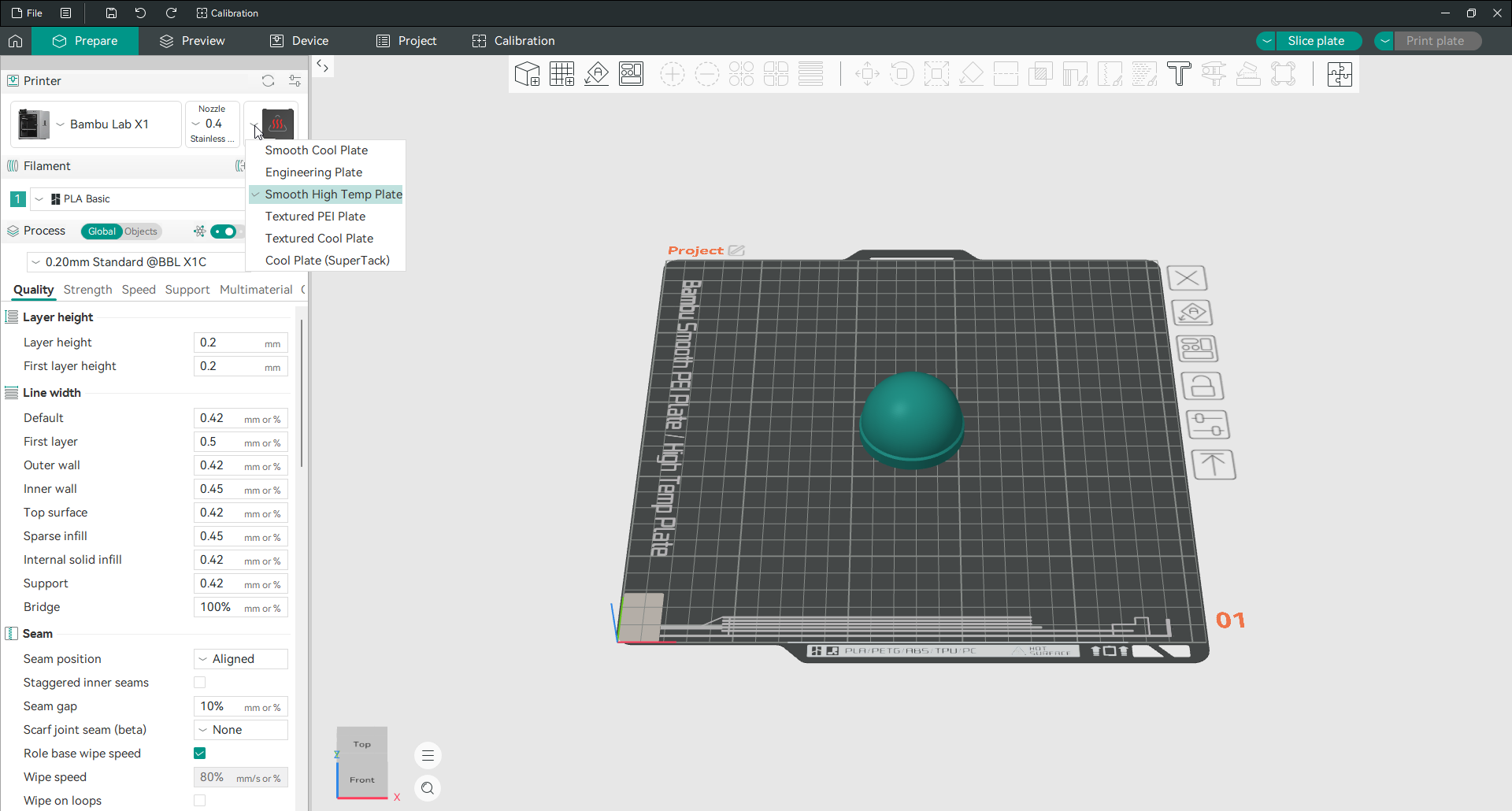

Quais chapas aparecem dependem do perfil da sua impressora, porque diferentes máquinas são enviadas com folhas diferentes. Em um perfil Bambu Lab, o menu suspenso lista seis.

O conjunto completo você pode ver:

Se a sua placa exata não estiver na lista, escolha a correspondência mais próxima. O nome da placa é, na verdade, apenas um rótulo que aciona uma temperatura e um deslocamento salvos, portanto, uma entrada de placa PEI texturizada funciona para qualquer folha PEI texturizada, seja qual for a marca.

Defina a temperatura para cada placa

As próprias temperaturas vivem nas configurações do filamento, não nas configurações da impressora, o que confunde as pessoas.

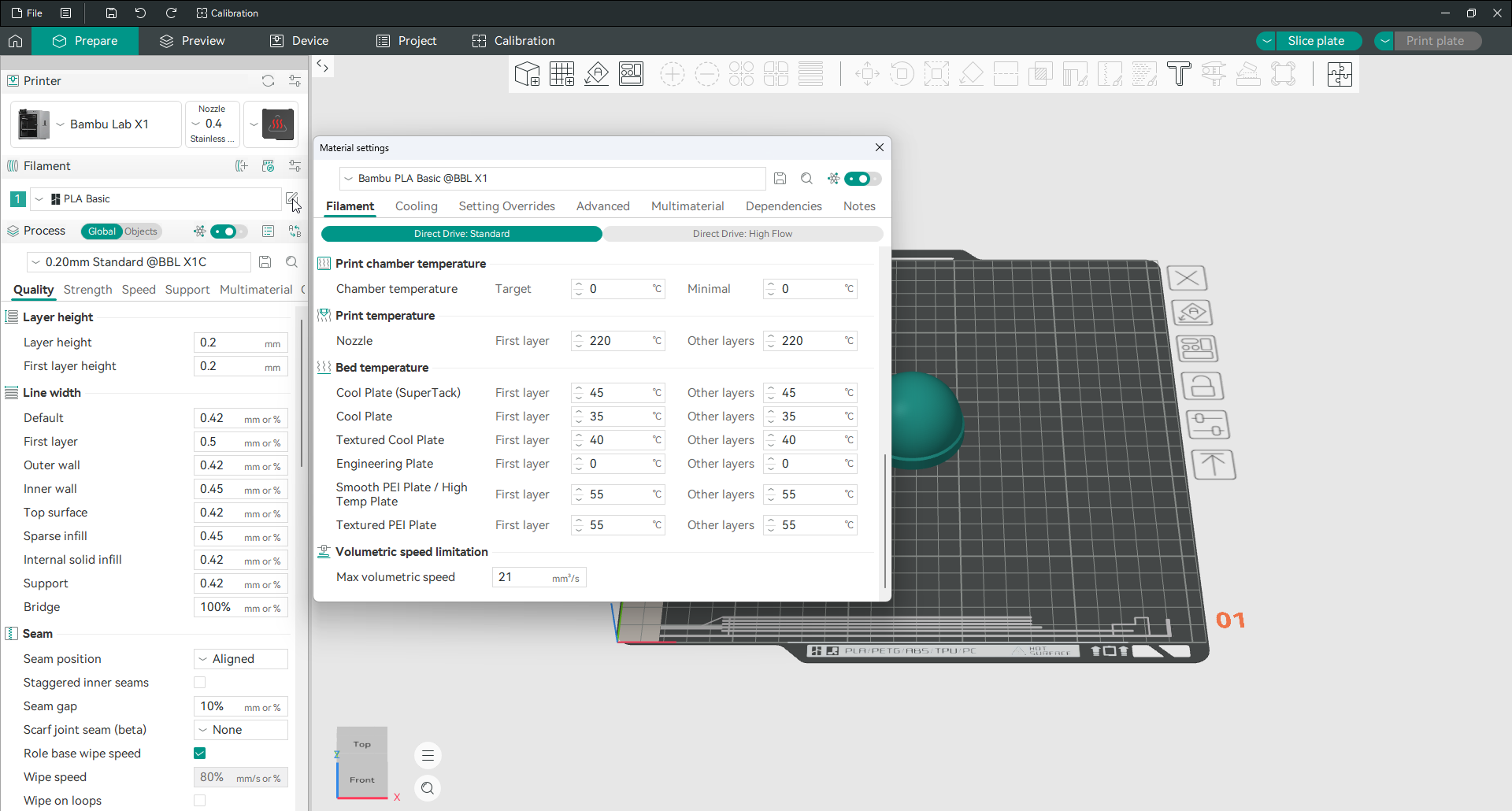

Abra as configurações do filamento e observe a seção de temperatura da mesa. Em vez de um valor, você vê uma linha para cada tipo de placa, com uma temperatura separada da primeira camada e das outras camadas para cada uma. Defina-os uma vez por filamento e Orca Slicer aplica o par certo automaticamente sempre que você escolher essa placa.

Como um ponto de partida aproximado para PLA: uma placa fria em torno de 35 graus, uma placa PEI texturizada em torno de 55. A recomendação do próprio filamento sempre vence um número geral, então verifique o rótulo.

Defina um deslocamento Z diferente por placa

Esta é a parte que transforma uma conveniência em uma verdadeira economia de tempo, e quase ninguém que escreve sobre Orca Slicer cobre isso.

Placas diferentes têm espessuras ligeiramente diferentes, então a altura perfeita do bico para uma é ligeiramente errada para outra. Normalmente, isso significa ajustar o deslocamento Z manualmente sempre que você troca. Orca Slicer expõe uma variável chamada curr_bed_type que contém o nome da placa que você selecionou, e você pode lê-lo em sua máquina, inicie G-code para aplicar o deslocamento correto automaticamente.

Aqui está o padrão para uma impressora Klipper:

{if curr_bed_type=="Textured PEI Plate"}
 SET_GCODE_OFFSET Z=-0.05
{else}
 SET_GCODE_OFFSET Z=0.0
{endif}

Isto diz: se a placa selecionada for a folha PEI texturizada, diminua o bico em 0,05 mm, caso contrário deixe em zero. Você pode encadear várias placas com elsif para dar a cada folha seu próprio valor. Depois de definido, escolher uma placa no menu suspenso aplica sua temperatura e seu deslocamento sem pensar mais.

Os nomes exatos das placas são importantes aqui, porque a string deve corresponder com precisão. Os nomes usados em curr_bed_type são: Cool Plate, Cool Plate (SuperTack), Textured Cool Plate, Engineering Plate, High Temp Plate, Smooth High Temp Plate e Textured PEI Plate. Um único caractere errado e a condição silenciosamente não fazem nada, que é a razão usual pela qual uma dessas macros falha.

Quando você realmente precisa disso

Se você usar apenas uma placa, você não precisará desse recurso. Ele ganha seu lugar no momento em que você possui duas ou mais planilhas e alterna entre elas, o que a maioria das pessoas faz quando passa do PLA. Configure-o uma vez e a troca de uma placa lisa para uma peça de exibição para uma placa texturizada para uma peça funcional se torna um único clique em vez de uma edição de temperatura e um novo nível.

Perguntas frequentes

Como faço para ativar vários tipos de mesa?

Abra as configurações da impressora, permaneça na guia Informações básicas e marque Suportar vários tipos de mesa e salve. Você precisa do modo Avançado ou Especialista para ver a opção. Um menu suspenso de placas aparece na janela principal ao lado do bico.

Onde defino a temperatura da mesa para cada placa?

Nas configurações do filamento, não nas configurações da impressora. A seção de temperatura da mesa mostra um valor separado da primeira camada e das outras camadas para cada tipo de placa. Defina-os uma vez por filamento e Orca Slicer aplica o par certo quando você escolhe uma placa.

O que é curr_bed_type?

É uma variável que contém o nome da placa que você selecionou. Você pode lê-lo no início da sua máquina G-code para aplicar automaticamente um deslocamento Z ou temperatura diferente por placa. O nome da placa deve corresponder exatamente para que a condição funcione.

Qual tipo de mesa devo escolher?

Corresponda fisicamente a placa na sua impressora. Se a sua planilha exata não estiver listada, escolha a mais próxima, pois o nome apenas aciona uma temperatura e deslocamento salvos. PEI texturizado é o versátil comum; um prato legal combina com PLA; uma placa de engenharia é adequada para ABS e outros materiais de alta temperatura.

Por que a temperatura da minha mesa não mudou quando escolhi uma placa?

Porque as temperaturas são armazenadas por filamento, não por impressora. Se um filamento não tiver nenhum valor definido para aquela placa, nada muda. Abra as configurações do filamento e preencha a temperatura da mesa para cada tipo de placa usada.
