Filtragem de ar no Orca Slicer
Um exaustor ou ventilador de filtragem de ar puxa gases e partículas finas para fora do gabinete da impressora e os empurra através de um filtro ou ventilação. Ajuda mais com materiais que exalam mais odores e compostos voláteis, como ABS, ASA, náilon e policarbonato. Este ventilador é separado do ventilador de resfriamento parcial no bico e do soprador auxiliar, e Orca Slicer o controla com seu próprio comando, M106 P3.
Nem todas as impressoras possuem um, portanto, este é um recurso opcional para máquinas equipadas com um exaustor de gabinete. Uma coisa que deve ser clara desde o início: essa configuração libera o ar, não aquece a câmara. A temperatura da câmara é um recurso separado abordado na página controle de temperatura da câmara.
O que o exaustor faz
O exaustor move o ar para fora do gabinete para limpar a fumaça e as partículas finas liberadas pela impressão. Isso é mais importante com filamentos à base de estireno, como ABS e ASA. A ventilação desse ar mantém a área de trabalho mais limpa e é uma etapa sensata quando você imprime esses materiais em ambientes internos. Não filtra nada por si só. Só ajuda se a sua impressora direcionar o ar através de um filtro real ou canalizá-lo para fora, então trate-o como parte de uma configuração e não como uma solução completa.
Como ele retira o ar, um exaustor rápido também pode resfriar um pouco a câmara. Com materiais propensos a deformações que desejam um gabinete quente e estável, vale a pena observar essa troca. Muitas pessoas executam o exaustor suavemente durante uma impressão em ABS e aumentam-no no final.
Ativar filtragem de ar
A opção de exaustor está ativada na impressora, mas fica no modo Desenvolvedor, e é por isso que muitas pessoas não conseguem encontrá-lo. Abra Configurações da impressora, vá para Informações básicas e mude o seletor de modo no canto superior direito para Desenvolvedor. Na seção Acessórios da impressora, você verá Filtragem de ar de suporte. Marque-o para informar OrcaSlicer que a máquina tem um exaustor.
Uma vez ativado, a velocidade do ventilador é definida para cada filamento, da mesma forma que o resfriamento da peça.
Configuração da velocidade do exaustor por material

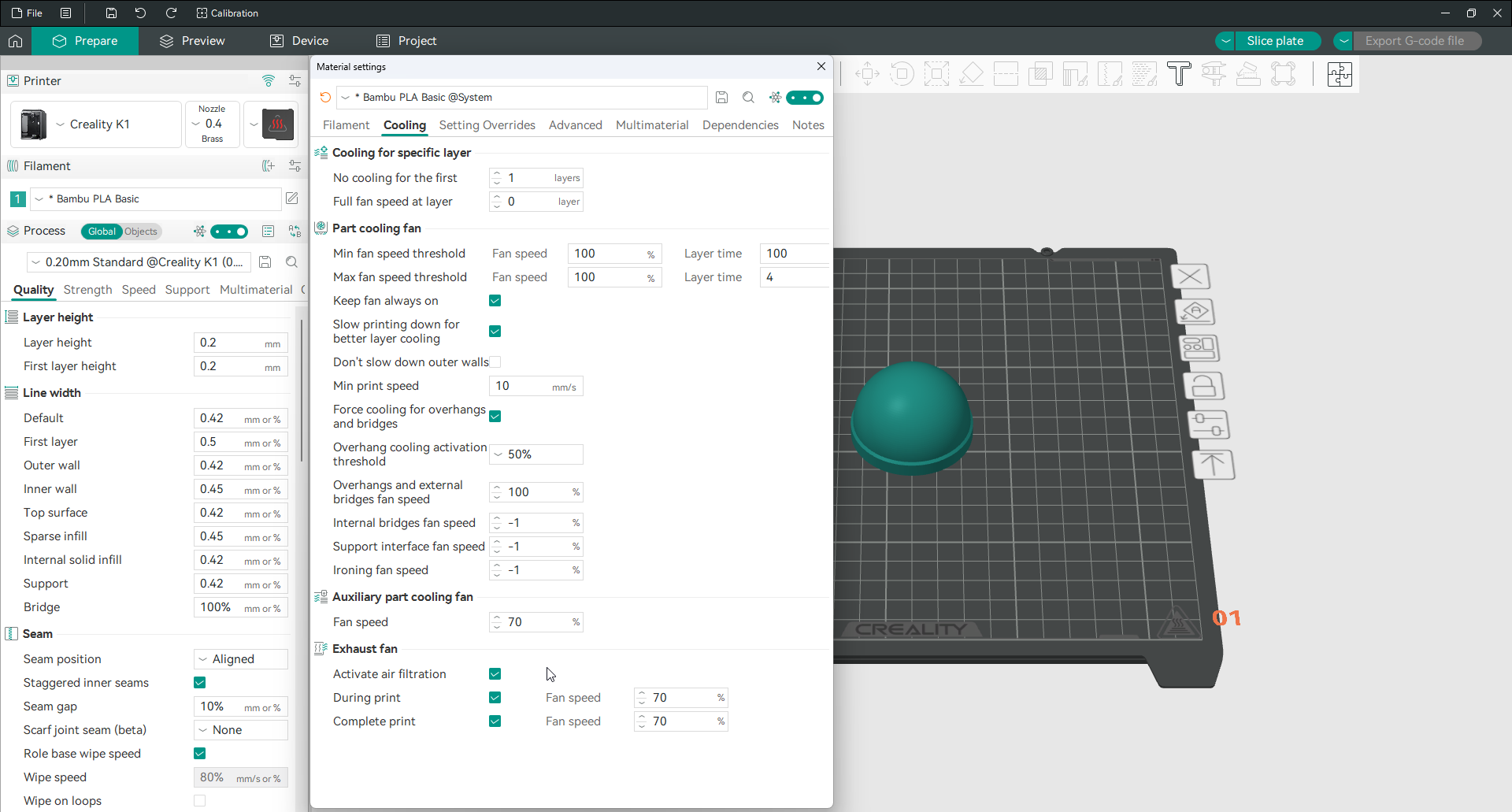

Abra Configurações de filamento e vá para a guia Resfriamento. A filtragem de ar possui dois controles separados.
A opção durante a impressão aciona o exaustor enquanto o modelo imprime, na velocidade que você escolher. Esta velocidade substitui qualquer valor de exaustão definido no G-code personalizado do filamento.
A opção de conclusão aciona o exaustor após o término da impressão. Isso é útil para limpar a fumaça do gabinete assim que o trabalho for concluído, antes de você abrir a porta.
Ambos são definidos como uma porcentagem e, como vivem nas configurações do filamento, cada material mantém seus próprios valores.
O G-code atrás ele
Orca Slicer controla o exaustor com M106 P3. Enviar M106 P3 com valor S liga nessa velocidade e M107 P3 desliga. O valor S vai de 0 a 255, onde 255 é a velocidade máxima, e aparece como uma porcentagem na interface. Como referência, M106 simples é o ventilador de resfriamento parcial e M106 P2 é o ventilador auxiliar coberto na página ventilador auxiliar.
Configuração em Klipper
Klipper não atua no parâmetro P por padrão, então precisa de uma macro que capture M106 P3 e acione seu exaustor. Defina o ventilador e adicione uma macro que renomeie o comando integrado e passe tudo, exceto P3, diretamente:
[fan_generic exhaust_fan]
pin: <your_exhaust_fan_pin>
cycle_time: 0.01
[gcode_macro M106]
rename_existing: M106.1
gcode:
{% set p = params.P | default(0) | int %}
{% set s = params.S | default(0) | float / 255 %}
{% if p == 3 %}
SET_FAN_SPEED FAN=exhaust_fan SPEED={s}
{% else %}
M106.1 {rawparams}
{% endif %}Há um problema. Klipper permite apenas uma macro M106, portanto, se você já configurou o ventilador auxiliar na página ventilador auxiliar, não adicione um segundo. Adicione uma ramificação extra para P3 à macro que você já possui.
Quais materiais e uma palavra sobre segurança
A filtragem do ar é mais importante com filamentos que cheiram forte ou emitem mais fumaça à medida que derretem. Isso inclui ABS, ASA, náilon e policarbonato. PLA e PETG emitem muito menos, então o exaustor é opcional com eles. O que quer que você imprima, trate o ventilador como um ajudante e não como uma proteção. Imprima em um espaço ventilado e ventile ou filtre o ar de exaustão adequadamente. Não confie em um único ventilador do gabinete para tornar segura uma sala mal ventilada.
Perguntas frequentes
Onde está a configuração de filtragem de ar?
A ativação está em Configurações da impressora, em Informações básicas e Acessório da impressora, mas apenas no modo Desenvolvedor, então mude o seletor de modo para Desenvolvedor primeiro. A própria velocidade do ventilador é definida na guia Resfriamento do filamento, com valores separados para durante a impressão e após o término.
O que G-code controla o exaustor?
O Slicer envia M106 P3 para acionar o exaustor ou ventilador de filtragem de ar e M107 P3 para pará-lo. O valor S define a velocidade de 0 a 255. Para referência, M106 simples é a ventoinha de resfriamento parcial e M106 P2 é a ventoinha auxiliar.
Por que não consigo encontrar a opção de filtragem de ar?
Ela está oculta no modo Desenvolvedor. A caixa de seleção Suportar filtragem de ar em Acessório da impressora só aparece quando você define o seletor de modo no canto superior direito para Desenvolvedor. No modo Simples ou Avançado ele permanece oculto, por isso é tão fácil de passar despercebido.
O exaustor funciona após o término da impressão?
Pode. A opção de conclusão na guia Resfriamento do filamento aciona o exaustor assim que a impressão termina, para que o gabinete limpe a fumaça antes de ser aberto. Defina uma velocidade de pós-impressão e Orca Slicer cuida disso automaticamente.
Quais materiais precisam de filtragem de ar?
Os filamentos à base de estireno e de engenharia são os mais beneficiados, como ABS, ASA, náilon e policarbonato. Eles exalam mais odor e fumaça à medida que são impressos. PLA e PETG liberam muito menos, portanto a filtragem é opcional com eles. De qualquer forma, um exaustor proporciona uma boa ventilação em vez de substituí-la.
