Ventoinha auxiliar no Orca Slicer

Um ventilador auxiliar é uma peça extra de resfriamento, geralmente um ventilador tipo CPAP montado ao lado da placa. Ele empurra o ar por toda a impressão, e não apenas pelo bico. A ventoinha da parte principal resfria o plástico bem na ponta, mas em velocidades mais altas ou em recursos altos e finos, isso nem sempre é suficiente. Um segundo fluxo de ar mais forte ajuda cada camada a se fixar antes que a próxima caia, o que torna mais nítido detalhes, cantos e balanços.

Nem toda impressora tem uma, então esse é um recurso opcional que você ativa apenas se sua máquina estiver equipada com um soprador auxiliar. Depois de configurado, Orca Slicer trata sua velocidade como a ventoinha principal: alta para filamentos que gostam de resfriamento, baixa ou desligada para aqueles que não gostam.

Onde ficam as configurações da ventoinha auxiliar

A ventoinha auxiliar é controlada em dois lugares. Você o habilita uma vez na impressora e depois define sua velocidade para cada filamento.

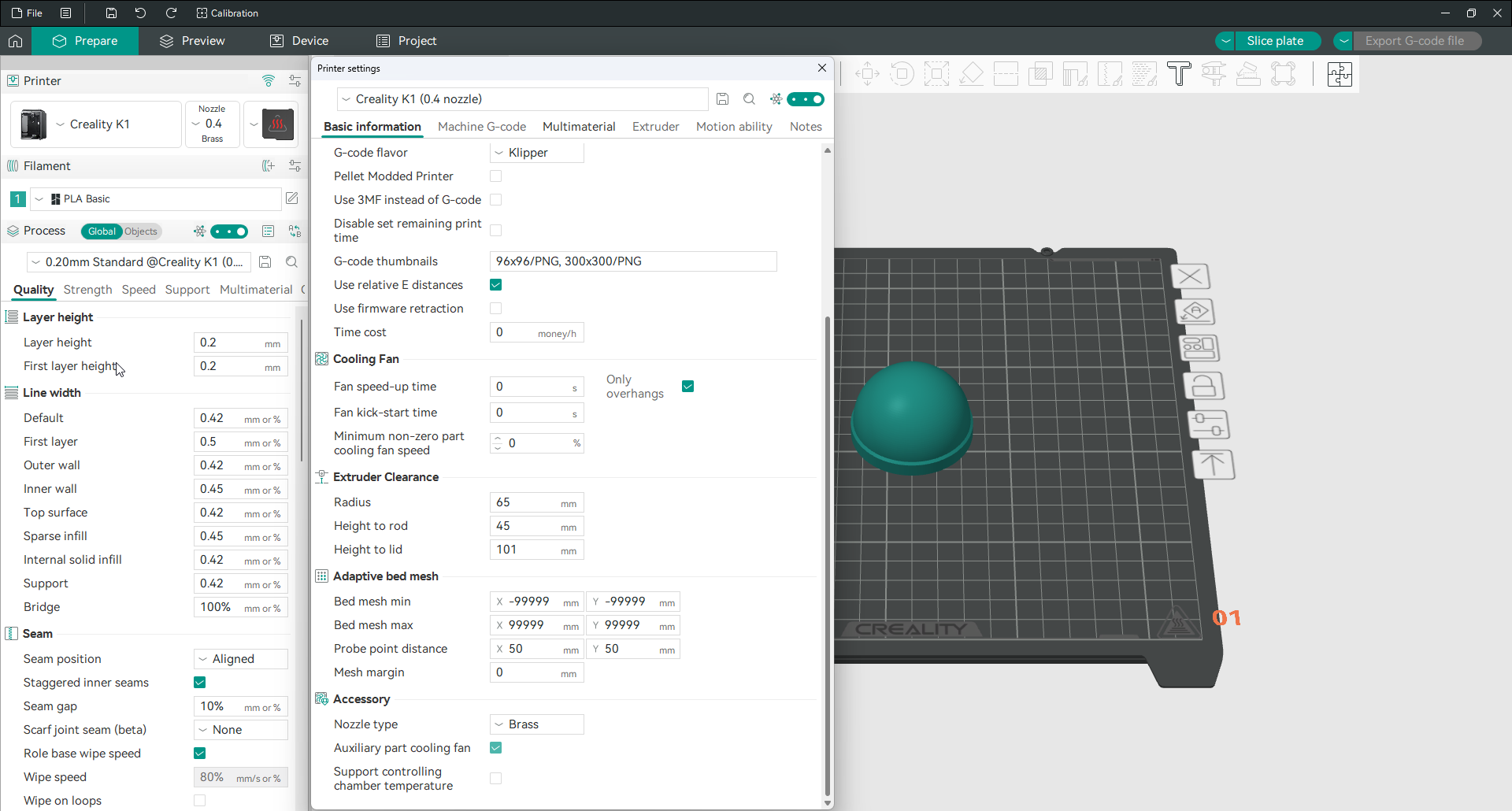

Primeiro, abra Configurações da impressora, vá para Informações básicas e encontre a seção Acessório da impressora. Marque Ventilador de resfriamento da peça auxiliar para informar ao Slicer que a máquina possui um. Esta opção fica no modo Avançado, então mude o seletor de modo no canto superior direito se você não conseguir vê-lo.

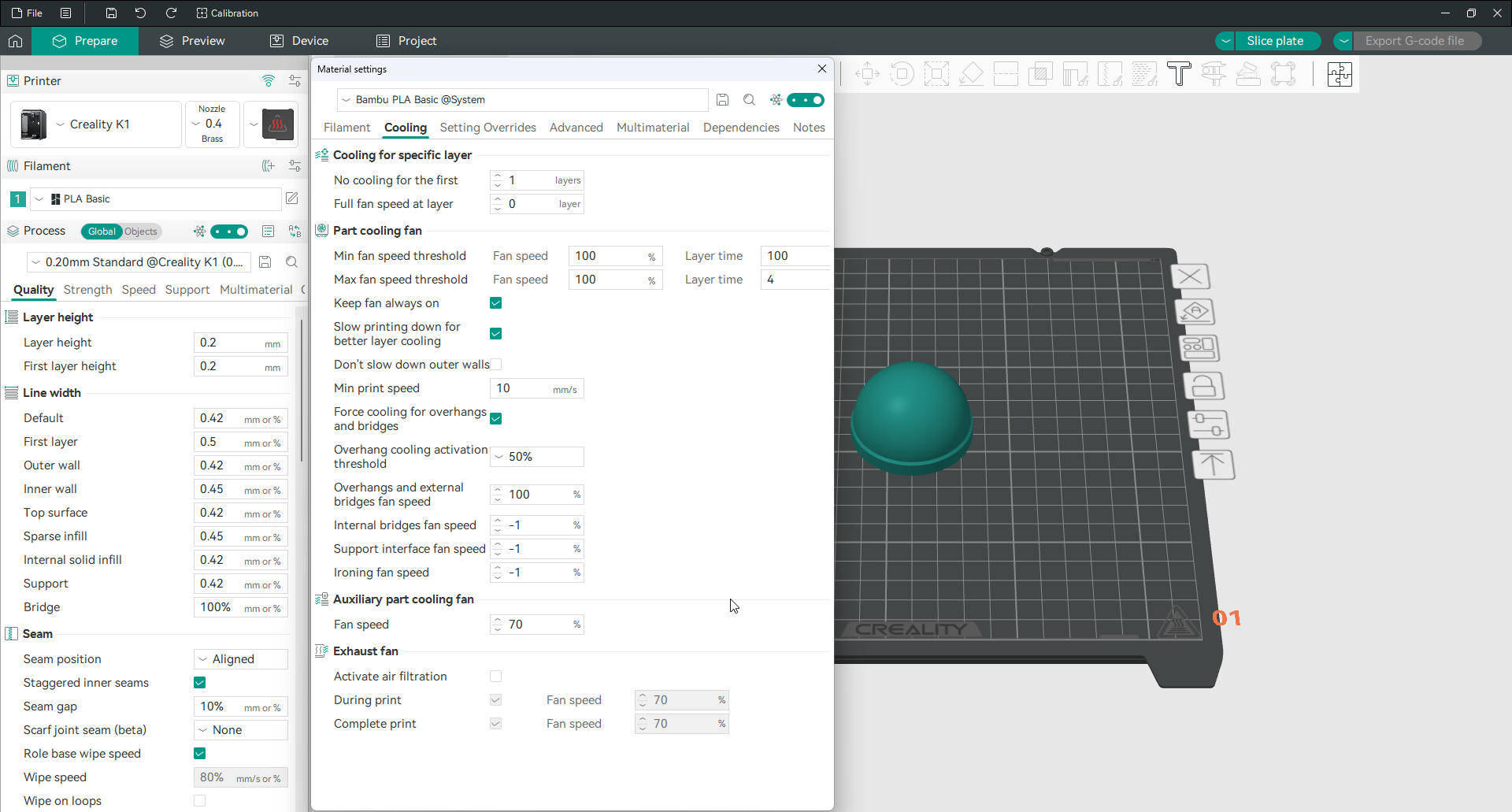

Em seguida, abra Configurações do filamento e vá para a guia Resfriamento. O campo Velocidade do ventilador auxiliar define a velocidade com que o ventilador funciona para aquele material, como uma porcentagem. Como vive nas configurações do filamento, cada material pode ter sua própria velocidade de ventilador auxiliar, da mesma forma que carrega sua própria velocidade de ventilador principal.

Como Orca Slicer controla ventiladores em G-code

Orca Slicer gerencia ventiladores extras com o padrão Comandos M106 e M107, além de um parâmetro P que escolhe qual ventilador acionar. M106 liga um ventilador e ajusta sua velocidade, e M107 o desliga. O valor S que define a velocidade vai de 0 a 255, onde 255 é potência máxima, e aparece como uma porcentagem na interface.

Os índices que importam são simples. A ventoinha de resfriamento da parte principal usa um M106 simples sem valor P. O ventilador auxiliar é o M106 P2. O ventilador de exaustão ou filtragem de ar é o M106 P3, que é abordado na página filtragem de ar. Portanto, uma linha como M106 P2 S255 diz à impressora para operar o ventilador auxiliar em velocidade máxima.

A configuração do ventilador auxiliar em Klipper

Klipper não compreende o parâmetro P no M106 imediatamente. Uma impressora executando Klipper precisa de uma pequena macro que capture M106 P2 e aponte para seu ventilador. A abordagem mais limpa é renomear o comando integrado e passar tudo, exceto P2, direto, para que a ventoinha de resfriamento da peça normal continue funcionando.

Defina a ventoinha e adicione a macro:

[fan_generic aux_fan]
pin: <your_aux_fan_pin>
max_power: 1.0
cycle_time: 0.01

[gcode_macro M106]
rename_existing: M106.1
gcode:
 {% set p = params.P | default(0) | int %}
 {% set s = params.S | default(0) | float / 255 %}
 {% if p == 2 %}
 SET_FAN_SPEED FAN=aux_fan SPEED={s}
 {% else %}
 M106.1 {rawparams}
 {% endif %}

[gcode_macro M107]
rename_existing: M107.1
gcode:
 {% set p = params.P | default(-1) | int %}
 {% if p == 2 %}
 SET_FAN_SPEED FAN=aux_fan SPEED=0
 {% else %}
 M107.1
 {% endif %}

Altere o pino em aux_fan para o pino ao qual sua ventoinha está conectada, e a saída M106 P2 irá acioná-la. Para uma configuração mais completa que também mapeia um exaustor e permite que você chame os ventiladores pelo nome, o wiki oficial OrcaSlicer traz uma configuração de referência completa em sua página de acessórios de impressora.

Qual velocidade de operação

Defina a velocidade do ventilador auxiliar da mesma forma que você configurou o ventilador principal, por material. Filamentos que imprimem melhor quando resfriados, como PLA e PETG, podem suportar alta velocidade do ventilador auxiliar para obter detalhes nítidos e balanços limpos. Filamentos que deformam quando resfriados muito rápido, como ABS, ASA, PC e náilon, precisam estar baixos ou desligados, exatamente como você trataria a ventoinha principal. O ventilador auxiliar também fica desligado para as camadas de abertura, seguindo a configuração Sem resfriamento para as primeiras camadas, para não resfriar a base e prejudicar a adesão à mesa.

O ventilador auxiliar durante o aquecimento da câmara

Vale a pena conhecer um comportamento automático. Se a sua impressora possuir ventilador auxiliar, o Slicer o aciona durante o aquecimento da câmara. A movimentação do ar quente ao redor do gabinete equilibra a temperatura antes do início da impressão. Isso está de acordo com os controles na página controle de temperatura da câmara e acontece por conta própria, sem nenhuma configuração extra.

Perguntas frequentes

Onde defino a velocidade do ventilador auxiliar?

Defina-a em Configurações do filamento, na guia Resfriamento, em campo Velocidade do ventilador auxiliar. Primeiro, certifique-se de que o ventilador esteja ativado em Configurações da impressora, em Informações básicas e Acessório da impressora, ou a velocidade não tem nada para controlar. O valor é por material, portanto cada filamento mantém o seu.

O que G-code controla o ventilador auxiliar?

O Slicer envia M106 P2 para acionar o ventilador auxiliar e M107 P2 para pará-lo. O valor S define a velocidade de 0 a 255, então M106 P2 S255 tem potência total. Como referência, a ventoinha de resfriamento da parte principal usa um M106 simples e a ventoinha de exaustão usa M106 P3.

O Klipper suporta a ventoinha auxiliar?

Não diretamente, porque Klipper ignora o parâmetro P no M106 por padrão. Você adiciona uma macro curta que captura M106 P2 e aciona sua ventoinha com SET_FAN_SPEED, enquanto passa o M106 comum para a ventoinha de resfriamento da peça normal. Uma vez que a macro esteja em sua configuração, a saída do Slicer controla a ventoinha sem comandos manuais.

Devo usar a ventoinha auxiliar para ABS?

Geralmente não, ou apenas em baixa velocidade. O ABS e outros materiais propensos a deformações quebram e levantam quando esfriam muito rápido, de modo que o fluxo de ar extra na peça funciona contra você. Mantenha o ventilador auxiliar alto para PLA e PETG e desligue-o ou diminua-o para ABS, ASA, PC e náilon.

Por que meu ventilador auxiliar não liga?

Três coisas geralmente o interrompem. Ele deve ser habilitado nas Configurações da impressora em Acessório da impressora, precisa de uma velocidade definida na guia Resfriamento do filamento e permanece desligado nas primeiras camadas por design. Em Klipper também precisa da macro M106 P2 em sua configuração. Verifique se estão em ordem e o ventilador deve funcionar.
