Orca Slicer filtracja powietrza i sterowanie wentylatorem wyciągowym

Wentylator wyciągowy lub filtrujący powietrze wyciąga opary i drobne cząstki z obudowy drukarki i przepycha je przez filtr lub otwór wentylacyjny. Pomaga najbardziej w przypadku materiałów wydzielających więcej zapachów i lotnych związków, takich jak ABS, ASA, nylon i poliwęglan. Wentylator ten jest oddzielony od wentylatora chłodzącego część na dyszy i dmuchawy pomocniczej i OrcaSlicer steruje nim za pomocą własnego polecenia M106 P3.

Nie każda drukarka go posiada, dlatego jest to opcjonalna funkcja w przypadku maszyn wyposażonych w wentylator wyciągowy obudowy. Jedno należy od razu wyjaśnić: to ustawienie zapewnia wentylację, a nie nagrzewanie komory. Temperatura komory to osobna funkcja opisana na stronie Kontrola temperatury komory.

Zadanie wentylatora wyciągowego

Wentylator wyciągowy usuwa z obudowy opary i drobne cząsteczki powstające podczas drukowania. Ma to największe znaczenie przy filamentach na bazie styrenu, takich jak ABS i ASA. Odprowadzanie tego powietrza pomaga utrzymać czystsze miejsce pracy i jest rozsądnym krokiem, gdy drukujesz takie materiały w pomieszczeniu. Sam wentylator niczego jednak nie filtruje. Pomaga tylko wtedy, gdy drukarka kieruje powietrze przez prawdziwy filtr lub przewód wyprowadzony na zewnątrz, dlatego traktuj go jako część rozwiązania, a nie kompletne zabezpieczenie.

Ponieważ wyciąga powietrze, szybki wentylator wyciągowy może również nieco ochłodzić komorę. W przypadku materiałów podatnych na wypaczenia, które wymagają ciepłej i stabilnej obudowy, jest to kompromis wart rozważenia. Wiele osób delikatnie uruchamia wyciąg podczas drukowania ABS i podkręca go na końcu.

Włączanie filtracji powietrza

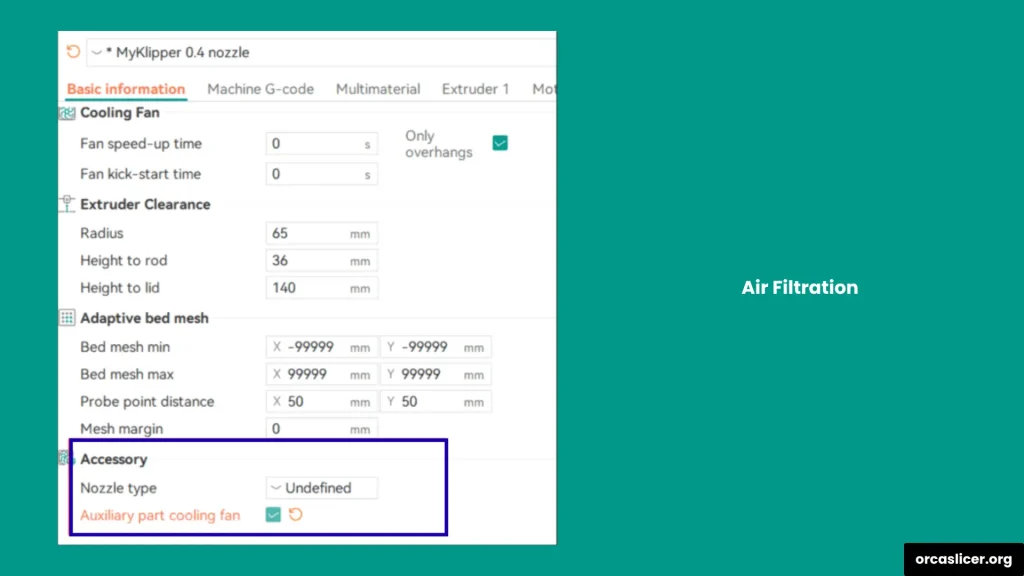

Opcja wentylatora wyciągowego jest włączona w drukarce, ale znajduje się ona w trybie programisty, dlatego wiele osób nie może jej znaleźć. Otwórz Ustawienia drukarki, przejdź do Informacje podstawowe i przełącz selektor trybu w prawym górnym narożniku na Deweloper. W sekcji Akcesoria do drukarki zobaczysz opcję Wsparcie filtracji powietrza. Zaznacz tę opcję, aby poinformować OrcaSlicer, że maszyna posiada wentylator wyciągowy.

Po włączeniu prędkość wentylatora jest ustawiana dla każdego filamentu w taki sam sposób, w jaki odbywa się chłodzenie części.

Ustawianie prędkości wentylatora wyciągowego dla każdego materiału

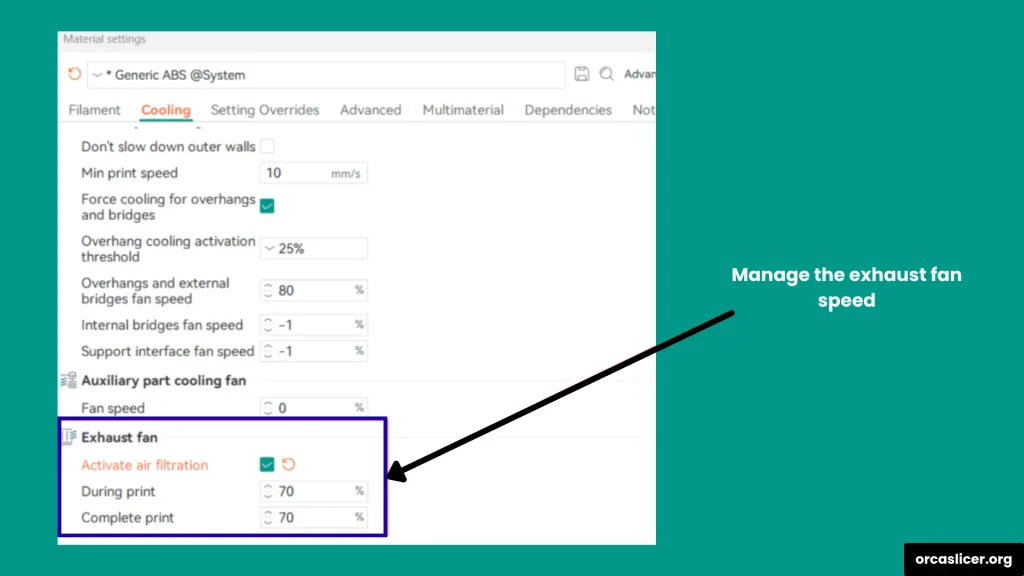

Otwórz Ustawienia filamentu i przejdź do karty Chłodzenie. Filtracja powietrza ma dwa oddzielne elementy sterujące.

Opcja podczas drukowania uruchamia wentylator wyciągowy podczas drukowania modelu z wybraną prędkością. Ta prędkość zastępuje wszelkie wartości wydechu ustawione w niestandardowym G-code filamentu.

Opcja po zakończeniu uruchamia wentylator wyciągowy po zakończeniu drukowania. Jest to przydatne do oczyszczenia obudowy z oparów po zakończeniu pracy, przed otwarciem drzwiczek.

Oba wartości są ustawiane procentowo, a ponieważ zależą od ustawień filamentu, każdy materiał zachowuje swoje własne wartości.

G-code z tyłu to

OrcaSlicer steruje wentylatorem wyciągowym za pomocą M106 P3. Wysłanie M106 P3 z wartością S włącza go z tą prędkością, a M107 P3 wyłącza. Wartość S waha się od 0 do 255, gdzie 255 oznacza pełną prędkość i jest wyświetlana w interfejsie jako wartość procentowa. Dla porównania zwykły M106 to część wentylatora chłodzącego, a M106 P2 to wentylator pomocniczy omówiony na stronie wentylator pomocniczy.

Konfigurowanie na Klipper

Klipper domyślnie nie działa na parametrze P, więc potrzebuje makra, które przechwytuje M106 P3 i napędza wentylator wyciągowy. Zdefiniuj wentylator, a następnie dodaj makro, które zmienia nazwę wbudowanego polecenia i przekazuje od razu wszystko oprócz P3:

[fan_generic exhaust_fan]
pin: <your_exhaust_fan_pin>
cycle_time: 0.01

[gcode_macro M106]
rename_existing: M106.1
gcode:
    {% set p = params.P | default(0) | int %}
    {% set s = params.S | default(0) | float / 255 %}
    {% if p == 3 %}
        SET_FAN_SPEED FAN=exhaust_fan SPEED={s}
    {% else %}
        M106.1 {rawparams}
    {% endif %}

Jest jeden haczyk. Klipper pozwala tylko na jedno makro M106, więc jeśli już skonfigurowałeś dodatkowy wentylator na stronie wentylator pomocniczy, nie dodawaj drugiego. Dodaj dodatkową gałąź dla P3 do makra, które już masz.

Jakie materiały i słowo o bezpieczeństwie

Filtracja powietrza ma największe znaczenie w przypadku włókien, które silnie pachną lub wydzielają więcej dymu podczas topienia. Obejmuje to ABS, ASA, nylon i poliwęglan. PLA i PETG wydzielają znacznie mniej, więc wentylator wyciągowy jest w nich opcjonalny. Cokolwiek drukujesz, traktuj wentylator jako pomocnika, a nie zabezpieczenie. Drukuj w wentylowanym pomieszczeniu i odpowiednio wentyluj lub filtruj powietrze wylotowe. Nie polegaj na pojedynczym wentylatorze w obudowie, aby zapewnić bezpieczeństwo słabo wentylowanym pomieszczeniu.

Często zadawane pytania

Gdzie znajduje się ustawienie filtracji powietrza?

Włączenie tej opcji odbywa się w Ustawieniach drukarki w obszarze Informacje podstawowe i Akcesoria do drukarki, ale tylko w trybie programisty, więc najpierw przełącz selektor trybu na opcję Programista. Sama prędkość wentylatora jest ustawiana w zakładce Chłodzenie filamentu, z oddzielnymi wartościami podczas drukowania i po jego zakończeniu.

Co G-code steruje wentylatorem wyciągowym?

Slicer wysyła M106 P3, aby uruchomić wentylator wyciągowy lub filtrujący powietrze, oraz M107 P3, aby go zatrzymać. Wartość S ustawia prędkość od 0 do 255. Dla odniesienia zwykły M106 to wentylator chłodzący częściowo, a M106 P2 to wentylator pomocniczy.

Dlaczego nie mogę znaleźć opcji filtracji powietrza?

Jest ona ukryta w trybie programisty. Pole wyboru Wspomóż filtrację powietrza w Akcesorium do drukarki pojawia się dopiero po ustawieniu selektora trybu w prawym górnym narożniku na Deweloper. W trybie prostym lub zaawansowanym pozostaje ukryty, dlatego tak łatwo go przeoczyć.

Czy wentylator wyciągowy działa po zakończeniu drukowania?

Może. Opcja zakończenia na karcie Chłodzenie filamentu uruchamia wentylator wyciągowy po zakończeniu drukowania, dzięki czemu obudowa zostaje oczyszczona z oparów przed jej otwarciem. Ustaw tam prędkość druku końcowego, a OrcaSlicer zajmie się nią automatycznie.

Które materiały wymagają filtracji powietrza?

Najwięcej korzystają z włókien na bazie styrenu i włókien konstrukcyjnych, takich jak ABS, ASA, nylon i poliwęglan. Podczas drukowania wydzielają więcej zapachu i oparów. PLA i PETG uwalniają znacznie mniej, więc filtracja jest w nich opcjonalna. Tak czy inaczej, wentylator wyciągowy zapewnia dobrą wentylację, a nie ją zastępuje.
