Altura de camada no Orca Slicer
A altura de camada é a espessura de cada camada impressa e é a configuração que mais decide a aparência da impressão e quanto tempo levará. Camadas mais finas proporcionam curvas mais suaves e detalhes mais finos, mas demoram mais. Camadas mais espessas terminam mais rápido e mostram degraus mais visíveis. Acertar é principalmente uma questão de combiná-lo com seu bico.
Esta página explica o que definir, a regra simples por trás disso e as duas configurações relacionadas, altura da primeira camada e altura variável da camada, que as pessoas geralmente precisam em seguida.
Quais controles de altura de camada
Cada impressão é construída a partir de camadas empilhadas, e sua espessura é a altura de camada. Ele molda três coisas ao mesmo tempo: o acabamento da superfície, o tempo de impressão e, em menor grau, a resistência da peça.
Diminua a altura de camada e os balanços entre as camadas encolhem até ficarem difíceis de ver, que é o que você deseja em uma peça de exibição. Levante-o e cada camada depositará mais plástico, para que a impressão termine em menos passagens, que é o que você deseja em um rascunho ou em uma peça funcional volumosa. Quase todas as decisões de qualidade versus velocidade em Slicing começam aqui.
A regra: 20 a 80 por cento do bico
A altura de camada está vinculada ao diâmetro do bico, e a faixa utilizável é 20 a 80 por cento dele.
Permaneça dentro desse intervalo e as camadas se unirão bem e serão extrudadas de maneira limpa. Se você sair dele, surgirão problemas:
Abaixo de 20 por cento, tão pouco plástico sai por passagem que o fluxo se torna inconsistente e você obtém um padrão de “escamas de peixe” nas paredes, especialmente em alta velocidade. Em um bico de 0,4 mm, isso significa que ficar mais fino que cerca de 0,08 mm começa a causar problemas.
Acima de 80 por cento, as camadas não se comprimem mais o suficiente para se unirem, então a adesão enfraquece e a superfície fica áspera. Em um bico de 0,4 mm que é algo acima de 0,32 mm.
Para a maioria das impressões, 0,20 mm em um bico de 0,4 mm é o ponto ideal e vale a pena usá-lo em qualquer modelo de teste para que seus resultados se alinhem com o que todos os outros imprimem.
Referência rápida por tamanho do bico
Combine seu bico para encontrar um alcance seguro e uma primeira camada sensata:
| bico | Mín (20%) | Máx (80%) | Primeira camada |
|---|---|---|---|
| 0,2 mm | 0,04 mm | 0,16 mm | 0,12 mm |
| 0,3 mm | 0,06 mm | 0,24 mm | 0,18 mm |
| 0,4 mm | 0,08 mm | 0,32 mm | 0,25 mm |
| 0,5 mm | 0,10 mm | 0,40 mm | 0,30 mm |
| 0,6 mm | 0,12 mm | 0,48 mm | 0,35 mm |
| 0,8 mm | 0,16 mm | 0,64 mm | 0,45 mm |
| 1,0 mm | 0,20 mm | 0,80 mm | 0,55 mm |
Esses são os limites externos. Na prática, a maioria das pessoas fica perto do meio: 0,12 mm para detalhes finos, 0,20 mm para impressões diárias, 0,28 a 0,32 mm para rascunhos rápidos em um bico de 0,4 mm.
Altura da primeira camada
A altura da primeira camada é definida sozinha, separadamente do resto da impressão, porque faz um trabalho diferente. É a base, e sua única tarefa real é agarrar a mesa.
Uma primeira camada mais espessa empurra mais plástico para a superfície de construção e perdoa uma mesa que é ligeiramente irregular ou um deslocamento Z que está uma fração fora. É por isso que geralmente é mais espesso do que as camadas acima dele. O valor recomendado é de cerca de 0,25 mm em um bico de 0,4 mm, cerca de 62,5% do diâmetro do bico, e é melhor não ultrapassar 65% ou a adesão começa a ser prejudicada.
Se a primeira camada não aderir, uma primeira camada um pouco mais espessa é uma das primeiras coisas a tentar, além de verificar o deslocamento Z. Se ela ficar muito presa e protuberante na base, isso é pé de elefante, que as configurações de precisão controlam com compensação de pé de elefante.
Como a altura de camada afeta os balanços
A altura de camada muda silenciosamente a forma como sua impressora lida com os balanços, as peças que se inclinam além da camada abaixo delas.
Com uma altura de camada menor, cada nova camada só precisa alcançar uma curta distância além daquela abaixo, para que tenha mais onde se segurar. os balanços ficam mais limpos e os ângulos mais íngremes tornam-se imprimíveis. Com uma altura de camada maior, cada camada se projeta ainda mais ao ar livre, a adesão é prejudicada e balanços rasas começam a ceder ou precisam de suporte. Se um modelo está lutando contra você nos balanços, diminuir a altura de camada geralmente ajuda mais do que qualquer configuração de suporte.
Altura variável da camada
Você não precisa usar uma altura de camada para todo o modelo. Orca Slicer pode variar de acordo com a altura de uma única impressão: camadas finas onde a superfície é curva e detalhada, camadas grossas onde é reta e plana.
Este é o melhor dos dois mundos no modelo certo. Um objeto alto com uma superfície superior em cúpula lisa e um corpo simples pode imprimir o corpo rapidamente a 0,28 mm e a cúpula fina a 0,12 mm, em um único trabalho. O passo a passo completo está no guia, na altura variável da camada.
Uma limitação a saber: se você estiver imprimindo em mais de uma cor ou material, todos os objetos na chapa deverão compartilhar a mesma altura de camada, portanto, a altura variável da camada não estará disponível nesse caso.
Onde defini-la Orca Slicer

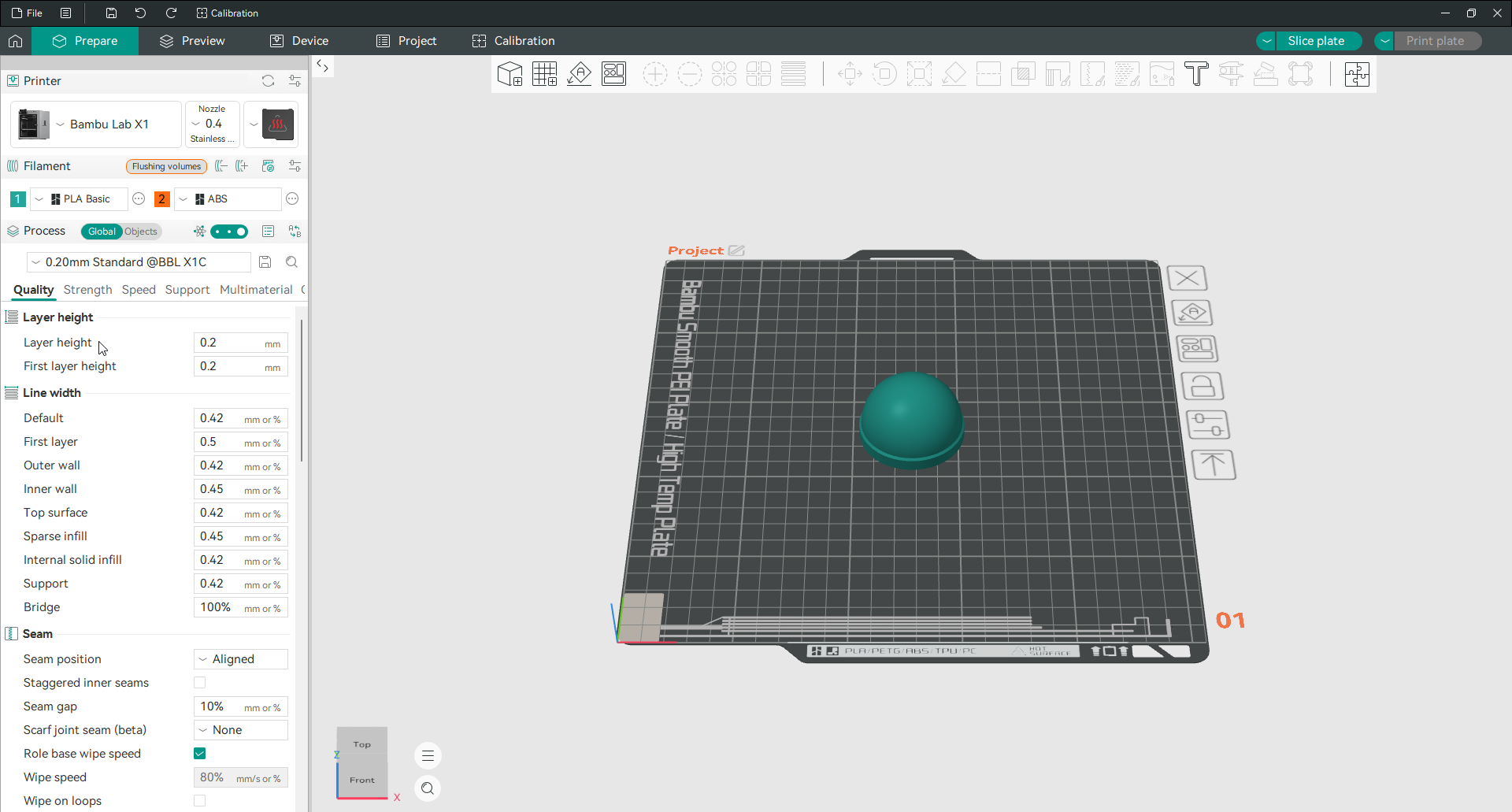

A altura de camada e a altura da primeira camada ficam na superfície superior da guia Qualidade nas configurações do processo.
- Abra a guia Qualidade no painel do processo (à esquerda).
- O altura de camada e Altura da primeira camada campos são as duas primeiras configurações.
- Digite seu valor em milímetros.
- Mantenha-o dentro da faixa de 20 a 80 por cento do seu bico.
Isso é tudo o que você precisa. Para saber quais configurações as pessoas geralmente ajustam em seguida, consulte largura de linha e a página paredes e superfícies.
Perguntas frequentes
Qual altura de camada devo usar em Orca Slicer?
Para um bico de 0,4 mm, 0,20 mm é a melhor escolha geral. Use 0,12 mm para impressões detalhadas ou de exibição e 0,28 a 0,32 mm para rascunhos rápidos. A regra geral é manter a altura de camada entre 20 e 80 por cento do diâmetro do bico.
Qual é a melhor altura de camada para um bico de 0,4 mm?
0,20 mm para impressões diárias, o que equilibra a qualidade da superfície e a velocidade. A faixa utilizável é de 0,08 a 0,32 mm. Use mais fino para detalhes finos e mais grosso para velocidade.
Qual altura da primeira camada devo usar?
Cerca de 0,25 mm em um bico de 0,4 mm, que é mais grosso que o resto da impressão propositalmente para aderir melhor à base. Não exceda cerca de 65% do diâmetro do bico, ou a adesão começará a ser prejudicada.
Por que minha impressão tem um padrão de escamas de peixe?
A altura de camada é muito baixa para a velocidade de impressão, geralmente abaixo de 20% do diâmetro do bico. Aumente a altura de camada ou diminua a velocidade da impressão e o padrão desaparecerá.
Posso usar diferentes alturas de camada em uma impressão?
Sim, com altura de camada variável. Orca Slicer pode imprimir camadas finas em seções curvas e camadas grossas em seções lisas no mesmo trabalho. Ele fica indisponível somente quando você imprime mais de uma cor ou material.
