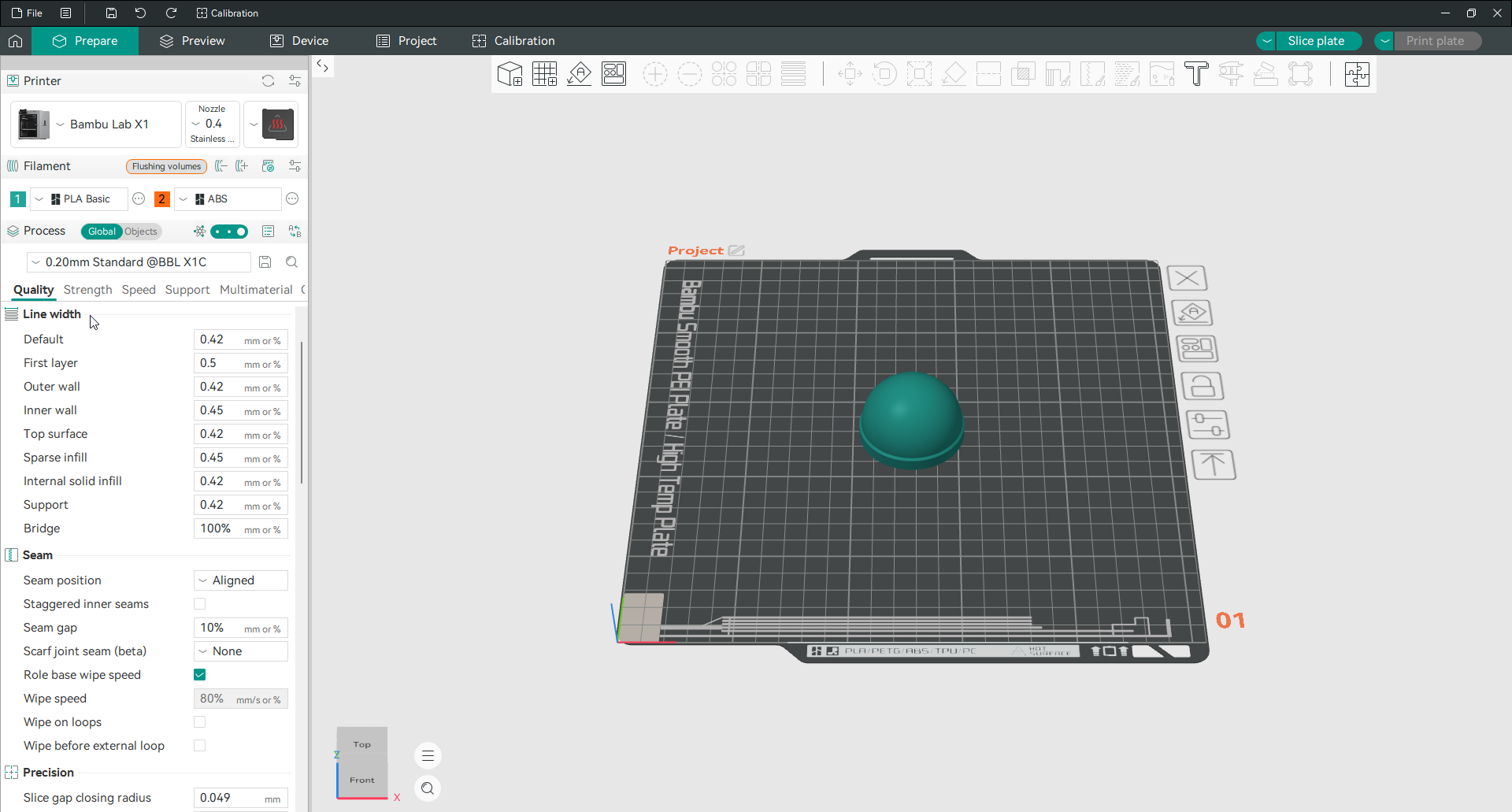

Largura de linha no Orca Slicer

largura de linha é a largura de cada linha extrudada. Ele funciona com a altura de camada para moldar a superfície, a resistência e a precisão dimensional de uma impressão, e Orca Slicer permite defini-lo separadamente para cada tipo de linha: parede externa, parede interna, superfície superior, preenchimento e muito mais.

A boa notícia é que os padrões são bem escolhidos, então a maioria das pessoas nunca precisa tocá-los. Esta página explica o que os números significam, por que o padrão é um pouco mais largo que o bico e o valor sensato para cada tipo de linha quando você deseja ajustar.

Qual é a largura de linha e por que o padrão é mais largo que o bico

Você pode esperar que um bico de 0,4 mm faça uma linha de 0,4 mm, mas o padrão geralmente é cerca de 0,42 mm, e isso é proposital.

Uma linha definida para exatamente 100 por cento do bico extrusa um pouco mais estreita que o bico no início. Quando é pressionado na camada abaixo, ele se comprime lateralmente para combinar com o tamanho do bico. Definir a largura um pouco mais larga, para cerca de 105 por cento, faz com que cada linha se comprima com mais força na sua vizinha, o que melhora a ligação entre as linhas e a resistência da peça. É por isso que uma linha mais larga, e não mais estreita, é o padrão seguro.

A faixa utilizável vai de cerca de 100% a 150% do diâmetro do bico. Abaixo de 100% você corre o risco de lacunas e paredes fracas; acima de 150 por cento você obtém manchas na superfície e perde precisão.

Valor fixo ou porcentagem

Cada largura de linha pode ser inserida como um número fixo de milímetros ou como uma porcentagem do diâmetro do bico.

A porcentagem é a melhor escolha. Insira 110 por cento e Orca Slicer calculará a largura real de qualquer bico instalado, portanto, se você mudar de um bico de 0,4 mm para um de 0,6 mm, as larguras serão dimensionadas automaticamente e você não precisará refazê-las manualmente.

Uma coisa a saber sobre o gerador de parede

Há um problema importante. Essas larguras de linha são correspondidas exatamente apenas quando você usa o gerador de parede Clássico.

Se você usa Arachne, a outra opção de gerador de parede, trata a largura de linha como uma referência e depois varia a largura real dinamicamente para preencher melhor a geometria do modelo, especialmente em recursos finos. Portanto, em Arachne, pense nesses valores como uma meta que Slicer contorna, em vez de uma regra fixa. A página do gerador de parede explica a diferença.

Largura recomendada para cada tipo de linha

Cada tipo de linha tem uma função diferente, então cada uma tem um ideal diferente. Estes são os valores que vale a pena conhecer.

Padrão

Este é o substituto usado quando um tipo de linha específico não tem largura definida. Normalmente é deixado em 0, o que diz ao Slicer para voltar à configuração geral em vez de substituir qualquer coisa.

Primeira camada

A linha da primeira camada é definida mais larga que o resto. Uma linha mais larga adere melhor à mesa e nivela uma superfície que não é perfeitamente plana. Ele também substitui a largura da borda e da linha da saia. Um pouco mais largo que o diâmetro do bico é a escolha usual.

Parede externa

A parede externa é a superfície externa visível, portanto a precisão é mais importante aqui. Uma linha mais estreita é mais precisa, por isso geralmente é a mais fina das paredes. A faixa recomendada é 105 a 120 por cento do diâmetro do bico, o que equilibra uma superfície limpa com uma adesão decente.

Parede interna

As paredes internas ficam ocultas, então elas trocam precisão por resistência. Ajustá-los mais largos do que a parede externa deposita mais material por passagem e torna a peça mais resistente. Um valor típico é 120 por cento ou mais.

Superfície superior

A superfície superior está visível e não deve ser extrudada demais, ou parecerá irregular. Mantenha-o modesto, em torno de 100 a 105 por cento, para um acabamento suave e uniforme.

Preenchimento esparso

O preenchimento esparso é a estrutura interna. Uma linha um pouco mais larga aqui, em torno de 115 por cento, melhora a adesão da camada e imprime mais rapidamente sem ultrapassar o limite de fluxo do filamento. Se você precisar de um preenchimento mais forte, aumente o multiplicador da linha de preenchimento em vez da largura.

Preenchimento sólido interno

Isso cobre camadas sólidas superiores e inferiores e quaisquer regiões de preenchimento de 100 por cento. Cerca de 110 por cento proporciona uma boa adesão e uma superfície lisa sob as camadas superiores.

Suporte

O suporte precisa segurar a impressão, mas sair limpo depois, por isso precisa de uma largura equilibrada. Cerca de 100 por cento do diâmetro do bico o mantém resistente o suficiente para fazer seu trabalho sem ser difícil de remover.

Quando alterar qualquer uma dessas opções

Para a grande maioria das impressões, deixe as larguras das linhas em seus padrões. Eles estão ajustados para funcionar.

As duas mudanças que vale a pena fazer deliberadamente: estreitar um pouco a parede externa para obter detalhes mais nítidos e alargar o preenchimento ou parede interna para uma parte funcional mais forte. Ambos são abordados acima. Todo o resto é um ajuste fino que só compensa quando você já tiver calibrado o fluxo e o avanço de pressão.

Perguntas frequentes

Qual é a largura de linha padrão em Orca Slicer?

Cerca de 0,42 mm em um bico de 0,4 mm, que é aproximadamente 105 por cento do diâmetro do bico. Ele é deliberadamente um pouco mais largo que o bico, de modo que cada linha se espreme na vizinha para melhor adesão.

Qual largura de linha devo usar para a parede externa?

105 a 120 por cento do diâmetro do bico. Uma parede externa mais estreita é mais precisa em termos de detalhes; um ligeiramente mais largo adere melhor. Em um bico de 0,4 mm, isso equivale a aproximadamente 0,42 a 0,48 mm.

Devo definir a largura de linha em mm ou como uma porcentagem?

A porcentagem é melhor. Orca Slicer então dimensiona a largura real automaticamente se você alterar o tamanho do bico, para que você nunca refaça os números manualmente.

A largura de linha funciona com o gerador de parede Arachne?

Apenas como referência. Arachne varia a largura real dinamicamente para se ajustar à geometria do modelo. A largura de linha corresponde exatamente à sua configuração apenas com o gerador de parede Clássico.

Posso deixar minhas impressões mais fortes aumentando a largura de linha?

Sim, uma parede interna mais larga e uma linha de preenchimento depositam mais material por passagem e fortalecem a peça. Adicionar um laço de parede geralmente aumenta a resistência, mas uma linha de parede interna mais larga é um ganho extra barato.
