Ustawienia generatora ściennego w Orca Slicer

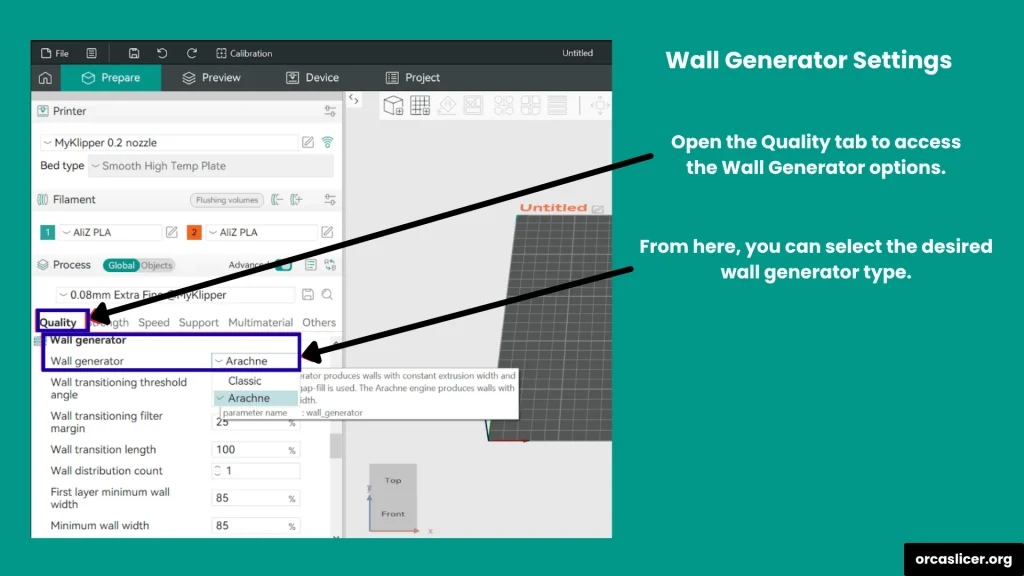

Generator ścian decyduje, w jaki sposób OrcaSlicer przekształca kontur każdej warstwy w pętle ściany rysowane przez drukarkę. Są dwa z nich, Classic i Arachne, a wybór wpływa na to, jak dobrze będą widoczne drobne szczegóły i cienkie elementy. Jest to jedno ustawienie, znajdujące się w górnej części karty Jakość, ale druga opcja ukrywa kilka elementów sterujących, które pojawiają się dopiero po ich wybraniu.
Na tej stronie w prosty sposób wyjaśniono różnicę, kiedy używać każdego z nich i do czego służy każde ustawienie Arachne.
Klasyczny kontra Arachne
Cała decyzja sprowadza się do jednego kwestia: czy każda ściana musi mieć tę samą szerokość, czy Slicer może ją zmieniać.
Classic
Generator Classic OrcaSlicer drukuje każdą ścianę na jednej linii stałej szerokość. Wytłoczenie pozostaje stałe od początku do końca i nie dostosowuje się do kształtu modelu.
Dzięki temu jest przewidywalne i szybkie, dlatego jest ustawieniem domyślnym i dlatego pasuje do większości codziennych wydruków. Jego jedyną słabością jest to, że obszar cieńszy niż szerokość ściany jest po prostu pomijany. Klasyka nie ma możliwości wciśnięcia węższej linii. W przypadku modelu z drobnymi żebrami lub wytłoczonym tekstem te cechy mogą zniknąć.
Najlepsze dla: prostych, regularnych modeli i szybkich wydruków, gdzie drobne szczegóły nie są priorytetem.
Arachne
Arachne dynamicznie zmienia szerokość ściany, aby dopasować się do kształtu modelu. Jeżeli element jest zbyt cienki, aby pomieścić linię o pełnej szerokości, drukuje węższą linię, zamiast ją usuwać. Umożliwia także płynne łączenie różnych ścian, zamiast przeskakiwać między nimi.
Efektem jest lepsza dokładność drobnych detali, mniej przerw w cienkich obszarach i płynniejsze przejścia. Ceną jest nieco bardziej złożone obliczanie ścieżek i odrobinę większy plik G-code. Arachne powstał na podstawie opublikowanych badań nad ścieżkami o zmiennej szerokości. Ten sam generator jest domyślnie używany w PrusaSlicer.
Najlepsze dla: modeli z cienkimi ściankami, drobnymi szczegółami, wytłoczonym tekstem lub ścianami zmieniającymi grubość.
Szybki sposób wyboru: jeśli wydruk traci drobne elementy lub cienki tekst, przejdź do Arachne. Do wszystkiego innego Classic jest w porządku.
Ustawienia Arachne
Gdy wybierzesz Arachne w OrcaSlicer, pojawi się kilka dodatkowych ustawień. Rzadko będziesz musiał ich dotykać, ale oto, co robi każdy z nich.
Kąt progu przejścia ściany
Jest to kąt, pod którym Arachne decyduje się na zmianę między parzystą i nieparzystą liczbą ścian. W kształcie klina, który zwęża się do punktu, wyższy kąt powoduje, że Slicer pomija dodawanie środkowej ściany, podczas gdy niższy kąt dodaje ich więcej. Ustaw go zbyt nisko i ryzykujesz nadmiernym ekstruzją w ciasnych zakrętach. Zakres od 30 do 50 stopni jest odpowiedni dla większości modeli.
Margines filtra przejścia między ścianami
Bez dodatkowego marginesu Arachne może często przełączać się między dwiema a trzema ścianami, gdy grubość modelu lekko się zmienia, co pozostawia widoczne ślady. Margines przejścia działa jak bufor i utrzymuje szerokość ekstruzji w dopuszczalnym zakresie. Slicer zmienia liczbę ścian dopiero wtedy, gdy różnica grubości staje się wyraźna. Większy margines oznacza mniej przełączeń i stabilniejszy przepływ kosztem niewielkiej utraty dokładności. Dobrym punktem wyjścia jest od 10 do 20 procent średnicy dyszy.
Długość przejścia w ścianę
Kontroluje to, jak stopniowo Arachne łączy się pomiędzy grubszą i cieńszą ścianą. Krótsze wartości przechodzą szybciej, ale mogą spowodować opuszczenie wewnętrznych ścian; dłuższe wartości są płynniejsze, ale wydłużają czas drukowania. Bezpiecznym wyborem jest umiarkowana wartość.
Liczba rozmieszczenia ścian
Gdy szerokości ścian są różne, ogranicza to liczbę ścian, które mogą zmienić szerokość. Niższa wartość utrzymuje spójność ścian zewnętrznych i zmienia tylko ściany wewnętrzne, co chroni widoczną powierzchnię. Wartość od 2 do 4 równoważy czystość zewnętrzną i dobre dopasowanie wewnętrzne.
Minimalna szerokość ściany
To najcieńsza ściana, którą wydrukuje Arachne, podana jako procent średnicy dyszy. Wszystko, co jest cieńsze, jest poszerzane do minimum, a nie pomijane. Na przykład przy dyszy 0,4 mm przy 50 procentach żadna ściana nie będzie drukowana cieńsza niż 0,2 mm.
Minimalna szerokość ścianki pierwszej warstwy
To samo dotyczy samej pierwszej warstwy, gdzie najważniejsze jest solidne podłoże. Utrzymanie tej średnicy na poziomie lub nieco powyżej średnicy dyszy pomaga w przyleganiu do podłoża i zapewnia stabilną podstawę.
Minimalny rozmiar elementu
Ustawia najmniejszą cechę, którą Arachne spróbuje, ponownie jako procent średnicy dyszy. Element cieńszy jest albo poszerzany do minimum, albo opuszczany. Około 60 do 80 procent zachowuje drobne szczegóły, unikając jednocześnie delikatnych ścian.
Minimalna długość ściany
To najkrótszy segment ściany, jaki Slicer będzie drukował. Wszystko, co jest krótsze, jest pomijane, co zapobiega marnowaniu czasu i włókien na maleńkie, odłączone mikrościanki. Powinien być wystarczająco mały, aby zachować rzeczywiste szczegóły, ale wystarczająco duży, aby pominąć przypadkowe fragmenty.
Uwaga na temat górnych powierzchni
Z założenia te ustawienia ścian nie dotykają górnej i dolnej powierzchni, aby uniknąć pozostawiania śladów na widocznych twarzach. Wyjątkiem jest Próg jednej ściany w ustawieniach zaawansowanych, który kontroluje, jak agresywnie region jest liczony jako górna powierzchnia i może włączyć do gry powierzchnie z pojedynczą ścianą.
Wskazówki dotyczące czystszych ścian
Kilka rzeczy, które pomogą więcej niż tylko majstrowanie przy ustawieniach przejścia:
Skalibruj współczynnik przepływu przed zmianą tych ustawień, ponieważ dobre ściany wymagają dokładnej ekstruzji. Połącz Arachne z opcją Precyzyjna ściana w ustawieniach precyzji, aby uzyskać wysoką dokładność wymiarową. Używaj umiarkowanych wartości przejścia, bo skrajne marginesy same mogą tworzyć artefakty.
Informacje o ustawianiu samej szerokości ściany znajdziesz na stronie szerokości linii, a informacje o liczbie ścian i kolejności wydruku znajdziesz w ścianach i powierzchniach.
Często zadawane pytania
Czy powinienem używać wersji Classic czy Arachne w OrcaSlicer?
Klasyczny do prostych i szybkich wydruków, dlatego jest to opcja domyślna. Arachne do modeli o cienkich ściankach, drobnych szczegółach lub wytłoczonym tekście, ponieważ zmienia szerokość ściany w celu wydrukowania funkcji, które Classic by pominął.
Co to jest generator ścian Arachne?
Jest to generator ścian, który dynamicznie dostosowuje szerokość wytłoczenia do geometrii modelu, zamiast używać jednej stałej szerokości. Umożliwia to drukowanie cienkich obiektów i płynne łączenie różnych ścian.
Dlaczego na moim wydruku brakuje cienkich obiektów?
Generator ścian klasycznych pomija regiony cieńsze niż ustalona szerokość linii. Przełącz na Arachne, który drukuje węższą linię zamiast pomijać tę funkcję.
Czy muszę zmieniać ustawienia Arachne?
Zazwyczaj nie. Wartości domyślne działają w przypadku większości modeli. Kąt progu przejścia i margines filtra możesz dostosować tylko wtedy, gdy widzisz szwy lub brakujące ścianki środkowe na częściach w kształcie klina.
Czy generator ścian wpływa na górną i dolną powierzchnię?
Nie, zgodnie z projektem, więc nie pozostawia śladów na widocznych powierzchniach. Wyjątkiem jest ustawienie Próg jednej ściany, które reguluje powierzchnie górne z pojedynczą ścianą.
